一、復合材料大烘箱主要技術參數
1、內部空間尺寸:寬2200*高2500*深3200mm;
2、外形尺寸:寬2900*高3500*深3400mm;
3、設計溫度范圍:常溫~+300℃;
4、保溫階段溫度波動度:≤±1℃;
5、溫度均勻度:≤±3%℃(空載恒溫狀態);
6、升溫速率:可調: 0-3℃/min。
7、外殼溫度:溫升不超過環境+25℃,接縫處與門周邊除外;
8、功率:150KW;
9、電源:380V 三相五線制 50HZ;
二、復合材料大烘箱箱體特征
1、結構特點:結構牢固,使用壽命30年,整體模塊結構,可自由拆卸,方便搬遷。密閉性能好,能最大降低能量損耗。
2、逃生安全門:位于背部的烘箱配有帶重型鉸鏈的防爆維護門,當人員在內區烘箱操作意外被困時可強制開啟維護門離開。
3、泄爆設計:烘箱開有泄爆門,所有維護門帶有彈簧釋放閂鎖,門四周覆蓋了密封墊片,爐體與每扇門有重型鉸鏈連接。尺寸為W300*H250mm;

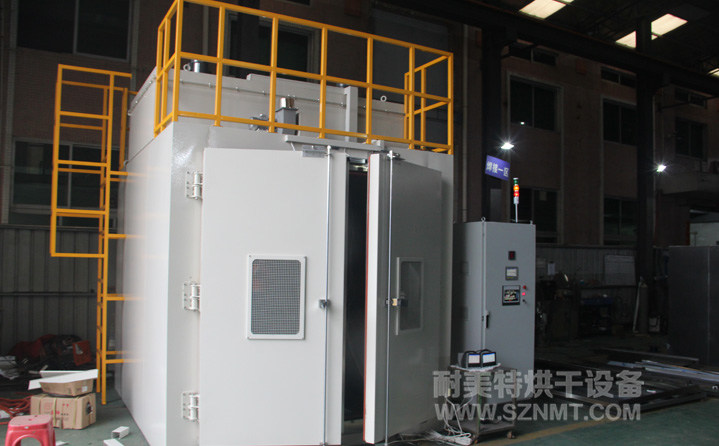

4、開門方式:烘箱前端采用雙開門,從中間往兩邊開啟,兩側安裝三角形合頁各3件,防止門下垂;中間安裝加強型門鎖,預緊力強。門具有防鎖死功能,里外均可打開,以防工作人員被誤鎖在高溫烘箱內,確保人員安全。側墻上配有兩扇真空雙層玻璃觀察窗。當烘箱溫度在使用過程中,具有安全防護鎖定系統不能從外面開啟。
三、復合材料大烘箱控制系統
1、控制器:控制器采用西門子PLC可編程序控制器,具備工業以太網連接功能。
2、顯示屏:配備西門子10寸彩色觸摸顯示屏;
3、加熱方式:熱源為電加熱。在烘箱內部采用熱風循環加熱,烘箱上部設有獨立的中央加熱箱,并采用兩側送風,頂部回風的空氣循環形式以保證空氣的溫度均勻性。
4、溫度傳感器:烘箱內部設置6個溫度傳感器接口,可接熱電偶線纜,溫度可通過6路溫度傳感器傳遞和顯示。熱電偶將選用K型精度熱電偶。
四、復合材料大烘箱環境條件
1、相對濕度:≤85%RH;
2、環境溫度:-20℃-50℃;
