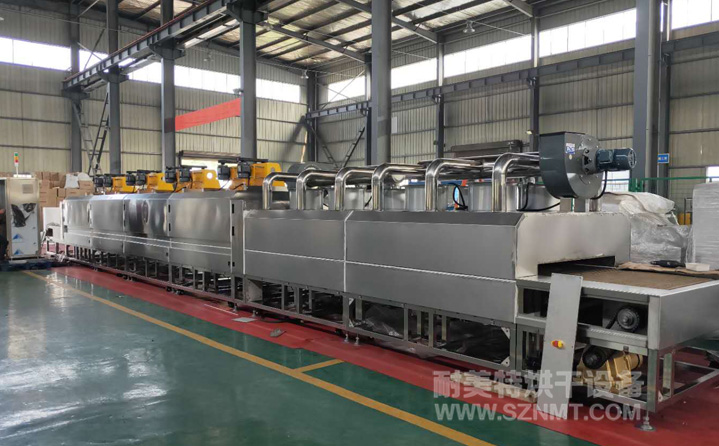

一、磁片表面氧化高溫隧道爐主要技術參數
1、內膽尺寸：烘干區;長8000*凈高200*內寬1150mm；
2、溫度范圍：常溫～+550℃(可調)；
3、升溫速率：≤8℃/min；
4、運風方式：三面循環運風；
5、外殼溫度：外殼溫度不高于室溫+15℃，接縫溫度小于50℃；
6、電源：三相五線制，380V，50HZ；
7、總功率：120KW；

二、磁片表面氧化高溫隧道爐爐體結構特征
1、外殼材料：采用2mm304不銹鋼（強度、塑性和焊接綜合性能最好）折彎焊接制作；
2、爐體底架：采用40*40*1.5mm不銹鋼方通制作，保持爐體內外各個面的承載強度，并保留熱脹冷縮系數，可防止?fàn)t體變形。
3、保溫材料：采用100K加密型硅酸鋁巖棉，具有不可燃燒，隔熱性強等特點，厚度為250mm。
4、靜電除塵：設備進出粉塵口配靜電除塵系統各一套，用于去除產品表面；
5、進出調節板：爐體前后進出料口配手動可調節高度調節板，防止?fàn)t內熱氣外溢。
三、磁片表面氧化高溫隧道爐控制系統
1、運風馬達：烘干區每段配臺灣愛德利0.75KW耐高溫運風馬達2臺。
2、風輪：配10.5寸高壓多翼式不銹鋼風輪；
3、加熱系統：采用不銹鋼U型發熱管，帶散熱片，可使發熱管溫度均勻散發，配SCR可控硅控制每組發熱管。
4、超溫保護溫控器：采用臺達超溫模塊，當溫度超過超溫保護溫控器設定值時，自動切斷加熱電源；
5、溫度傳感器：歐姆龍3米標準型，K型熱電偶；
四、磁片表面氧化高溫隧道爐環境條件
1、環境溫度：-5℃～+40℃；
2、相對濕度：≤85%RH；
3、電源：AC380V±10%，50Hz；
