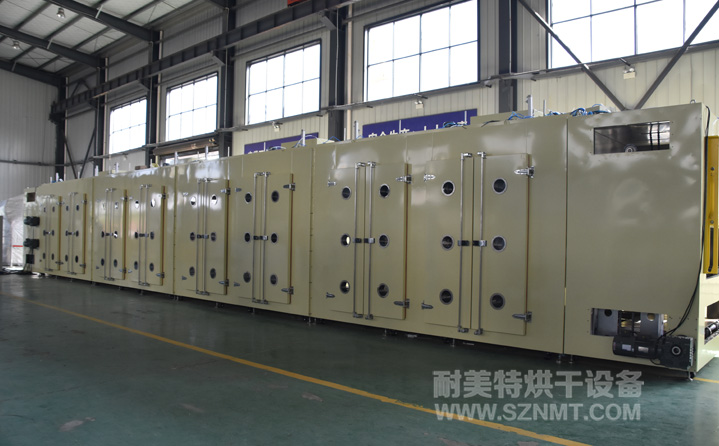

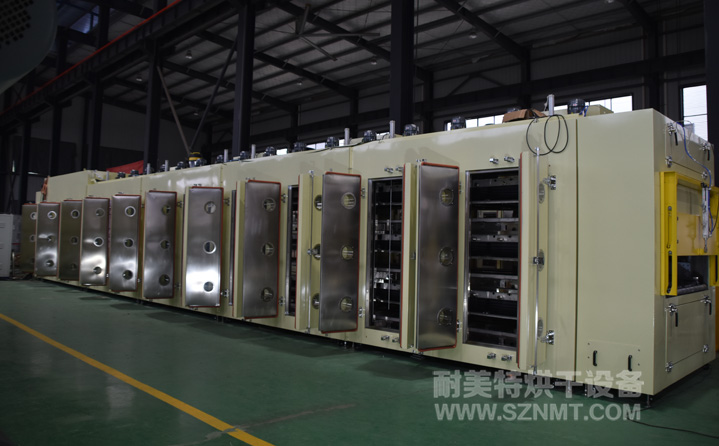

一、電池模組加熱固化冷卻爐工藝要求
1.固化時間:≥30min,冷卻時間:≥10min;節拍60S/件;
2.固化溫度:分4段溫區控制,溫度:60°;
3. 導熱效率:10%節拍時間內,全部涂膠區域達到固化要求溫度;
4. 固化爐:升溫時間(升溫速率待定) 常溫-工藝溫度時間 方案給出;
5. 爐內有消防機構,當產品冒煙或著火,采用噴淋系統進行噴淋,噴淋不能飛濺,哪個工件出現問題,單獨這個工件進行噴淋,噴淋水有接水槽進行收集;
6.固化爐 內溫度控制±3度以內,涂膠區域溫度控制±1度,詳見工件粉色區域
7.固化爐設計三層輸送,前,兩端配升降機;
二、電池模組加熱固化冷卻爐主要技術參數
1、托盤:托盤尺寸:W1500*W900*H191mm(帶產品),帶產品重量280KG;
2、內尺寸:加熱區:長17000*內寬2100*單層進料口高300mm;
3、溫度范圍:室溫~+80℃;
4、熱風循環方式:三面循環運風,兩側的底部出風,頂部回風;
